voc在線監測設備市場價格38000！

　PID原理的特點：PID的基本原理是利用惰性氣體真空放電現象所產生的紫外線(VUV)，使待測氣體分子發生電離，并通過測量離子化后的氣體所產生的電流強度，從而得到待測氣體濃度，PID傳感器由紫外燈光源和離子室等主要部分構成，在離子室有正負電極，形成電場，有機揮發物分子在高能紫外線光源激發下，產生負電子和正離子，這些電離的微粒在電極間形成電流，經檢測器放大和處理后輸出電流信號，最終檢測到ppm級的濃度。

　　◆前級預處理單元和后級預處理單元：前處理單元對取出的樣品進行初步處理，使樣品適合于傳輸， 縮短樣品的傳輸滯后，減輕與處理單元的負擔，如減壓、降溫、除塵等。后級預處理單元對樣品做進一步處理和調節，如溫度、壓力、流量的調節，過濾、除濕、去除有害物等，安全泄壓和限流等。

1、系統基本參數

1.1基本參數

監測參數：TVOCs

檢測原理:PID（光離子檢測）法

測量氣體:苯、二甲苯、萘、辛烷、乙稀、環己烷、丙酮、丙醛、醚類等

測量范圍：0-250mg/m3；

分辨率：0.01mg/m3

采樣周期：小于10S

流量：0.1-1L/min

示值誤差:±5%

重復性:≤3%

供電方式：外部220V供電

儲存環境溫度要求：-30℃～70℃；

儲存環境濕度要求：＜90%RH；

工作環境溫度要求：-30℃～70℃；

工作環境濕度要求：0～95%RH；

供電系統：電源、空開、接地線

1.2輸入輸出

通訊端口:4-20mA，RS485，RS232（選配）

通訊協議:HJ/T 212，支持協議定制。

屏幕：設備需具備7寸彩屏顯示數據及查詢歷史數據。

通訊方式：可同時支持無線4G和以太網傳輸，支持參數數據實時疊加視頻流。

具有本地?cái)?shù)據讀取、設備系統設置及數據校準；

存儲：設備本機存儲，實時數據刷新周期<10s，實時數據不儲存。十分鐘數據、小時數據可U盤導出，可存儲10萬條數據；具有本地?cái)?shù)據讀取、設備系統設置及數據校準， 保證設備唯一性及數據安全性，設備編號及參數固化在設備中，出廠后不可更改。

1.3測量條件

采樣頭直徑:6mm

防護等級:IP65

電源:220VAC

功耗:60W

1.4其他要求：

設備安裝和拆卸簡便，方便點位遷移、設備維護和設備質控；

設備集成度高、超低功耗設計；

設備適用于各種氣象條件，保證空氣流通無死角，內外無溫差；

2、設備主要部件

2.1真空采樣泵

1) 采樣周期：小于10秒；

2) 功率：7W；

3) 電壓：12V；

4) 壽命（小時）：>10000小時；

氣泵流量：2.2±0.2L，氣泵禁止間歇工作，要求持續工作采集數據，根據現場需要，配置自動排水裝置。

2.2預處理單元

1) 氣體流量，0.1~1L/min；

2) 5um過濾孔徑；

3) 水汽分離，過濾排水，容量20ml

4) 設備適用于各種氣象條件，保證空氣流通無死角，內外無溫差；

5) 可選裝冷凝裝置，避免濕度大對數據造成的干擾。

2.3傳感器式大氣監測控制器

1) 設備集成度高、超低功耗設計；

2) 工業主控板：設備系統運行及操作；

3) 集成電路板：高度集成、統一輸出

4) 具備獨特的優化算法，提高儀器測量結果的準確性

2.4 PID傳感器模塊

1) TVOCs監測技術指標要求：

2) 檢測原理：泵吸式PID檢測原理；

3) 測量范圍：0-250mg/m3；

4) 分辨率：0.01mg/m3

5) 采樣周期：小于10S

6) 流量：0.1-1L/min

7) TVOCs傳感器：具有報警聯動功能，可以通過設置預警值控制治理設備的開啟和閉合。

2.5數據通訊單元

1) 通訊方式：可同時支持無線4G和以太網傳輸，支持參數數據實時疊加視頻流，聯網：可鏈接多平臺。確保與監控平臺無縫對接，采用工業級，保證數據、圖像和視頻的實時傳輸。設備內置數據傳輸裝置，可以實現485、網線、光纖、無線數據網絡等傳輸方式。數據傳輸模塊：無線采集傳輸模塊；

2) 通信協議需要滿足MODBUS、HJ212-2017及現場所需的專用協議。

采集儀需要同時具備16路模擬采集接口、4路開關量采集接口、2路數字通信接口、及兩路繼電器輸出接口。

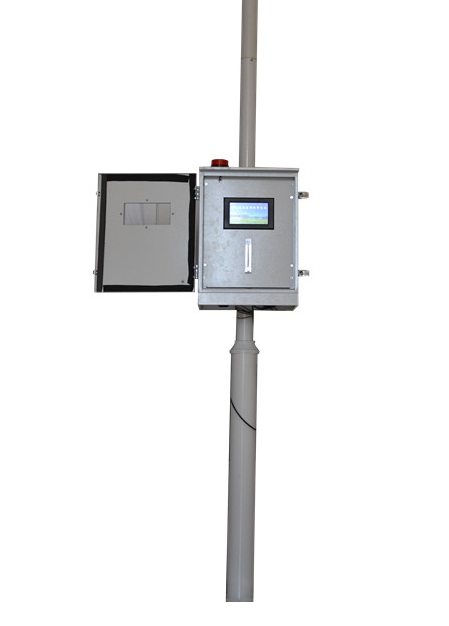

2.6戶外防護機箱

1) 戶外防爆機箱

2) 材質：鋁合金材質（磨具壓鑄）

3) 防護等級：IP65

4) 性能：防爆

5) 防爆主機箱：機箱采用鍍鋅鋼板，噴涂采用靜電噴塑，防爆、防腐蝕、防塵、防風、防雨、防曬；根據定制需求，設備可在箱體上拓展其它監測接口。

6) 尺寸：（400*500）±5mm

2.7安裝主體

1) 設備安裝和拆卸簡便，方便點位遷移、設備維護和設備質控；

2) 立桿：金屬噴塑戶外固定立桿

3) 立桿分立運輸，安裝、拆卸方便

4) 采用立竿安裝或壁掛安裝

(一) 氣象五參數

氣象五參數：（風向，風速，溫度、氣壓、濕度）

1、風速傳感器技術指標：

1) 供電電壓:12V~24VDC

2) 啟動風速:0.4-0.8 m/s

3) 量程:0~30m/s

4) 分辨率:0.1m/s

5) 系統誤差:±2%

6) 信號輸出方式:RS485

7) 耗電:1W

8) 工作環境:-20～55℃,相對濕度 35～85% 非凝結

9) 標配線長:≥1米

10）輸出信號：0.4-2V

2、風向傳感器技術指標：

1) 測試范圍:0-360 度（分為 16 個方向）

2) 精度:±1.5°

3) 響應時間:＜ 1S

4) 啟動風力:≥ 0.8m/s

5) 信號輸出方式:RS485

6) 供電電源:總線供電， 12V-24VDC

7) 產品功耗:≤300mW

8) 使用環境:-20～55℃ ,相對濕度 35～85% 非凝結

9) 產品重量:≤0.6kg

10) 標配線長:1 米

11）輸出信號：0.4-2V

3、溫度、氣壓、濕度傳感器技術指標：

1) 溫度測量范圍:-40℃~120℃

2) 濕度測量范圍:0%~100%RH

3) 氣壓測量范圍:300~1100hpa

4) 響應頻率:10Hz

5) 工作電壓:3~5V

6) 工作電流:5mA

7) 工作溫度:-40℃~85℃

8) 存儲溫度:-40℃~125℃

9) 溫度分辨率：0.1℃

10) 溫度精準度：±0.3℃

11) 濕度測量范圍：0-100%RH

12) 濕度分辨率：0.1%RH

13) 濕度精準度：±2% RH
